三環減速機的拓撲優化輕量化，核心是基于變密度法等拓撲優化算法，結合有限元靜動力學分析，在保證整機強度、剛度、嚙合精度與運行穩定性的前提下，精準去除箱體、內齒環板等核心部件上的冗余材料，實現 “力流路徑保材料、非受力區去冗余” 的輕量化設計，是當前三環減速機提升扭矩密度的核心技術手段之一。
一、核心優化對象與減重潛力
三環減速機的重量集中在三大部件，也是拓撲優化的核心載體：

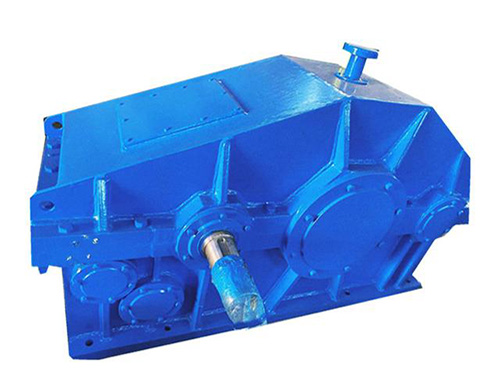

減速機箱體：重量占比通常達 40%~60%，傳統鑄鐵箱體多為經驗化設計，側壁、內部筋板存在大量非受力冗余材料，是減重空間z大的部件。
內齒環板（3 片）：核心傳動承載件，傳統設計為厚腹板實心結構，腹板區域存在大量非傳力冗余；同時環板剛度均勻性直接影響三相載荷分配，優化需兼顧減重與均載。
輔助結構：輸出軸腹板、軸承座加強筋、端蓋等，可通過拓撲優化進一步精簡。
二、核心算法與底層原理
行業內主流采用SIMP（固體各向同性材料懲罰模型）變密度法實現拓撲優化：
將設計空間離散為有限元單元，以每個單元的相對密度 ρ（取值 0~1）作為設計變量：ρ=1 代表材料完全保留，ρ=0 代表材料完全移除。
通過懲罰函數抑制 0~1 之間的中間密度單元，確保z終結果趨近于 “有 / 無材料” 的清晰拓撲結構。
優化本質是在給定載荷與約束下，尋找材料的最優分布路徑：沿力流傳遞方向保留材料，低應力區域逐步移除材料，z終在滿足性能約束的前提下實現質量z小化。
三、完整實現流程
1. 設計空間定義與模型預處理
劃分設計區域與非設計區域：
非設計區域（禁止優化）：軸承安裝孔、齒輪嚙合齒面、螺栓連接面、密封配合面、定位基準面等功能與裝配界面，必須完整保留。
設計區域（可優化）：箱體側壁與內部腹板、環板中間腹板、軸類零件的非配合段等。
建立三維參數化模型，去除倒角、小孔等不影響力學性能的細節特征，簡化模型以提升計算效率。
2. 有限元建模與工況加載
定義材料屬性：如箱體灰鑄鐵 HT300、環板合金結構鋼等，輸入彈性模量、泊松比、密度、許用應力等參數。
網格劃分：對齒面、軸承孔等關鍵區域進行網格加密，設計區域采用規則網格以保證優化精度。
施加邊界條件與多工況載荷：
約束：箱體底座螺栓孔固定約束，軸承孔施加徑向與軸向轉動約束；
載荷：覆蓋額定扭矩、z大過載扭矩、止點沖擊等極限工況；針對環板需覆蓋 120° 相位差的多個嚙合瞬時工況，保證全周期受力可靠；
附加約束：可加入模態約束，控制一階固有頻率避開工作激勵頻率，防止共振。
3. 優化數學模型構建
目標函數：z小化設計區域的體積 / 質量。
核心約束條件：
強度約束：z大等效應力 ≤ 材料許用應力（預留安全系數）；
剛度約束：關鍵部位z大變形量 ≤ 允許閾值（避免軸承孔變形影響嚙合精度）；
工藝約束：z小壁厚、拔模斜度、對稱約束等，保證結果可鑄造、可機加工；
動力學約束：一階固有頻率高于工作激勵頻率，避免共振。
設計變量：設計區域內所有單元的相對密度。
4. 迭代求解與拓撲結果生成
通過 ANSYS Workbench、OptiStruct 等軟件的拓撲優化模塊執行迭代計算：
每一輪迭代更新單元密度，計算應力、變形等響應，判斷約束是否滿足；
逐步降低低應力區域的單元密度，直至質量不再下降且所有約束均滿足；
通常設置 50~100 步迭代，收斂容差設置為 5% 以內，z終得到密度分布云圖。
5. 幾何重構與工藝化處理
拓撲優化直接輸出的密度云圖無法直接用于生產，需進行工程化重構：
通過等值面提取技術，選取密度閾值（通常取 0.6~0.7）生成初步幾何輪廓；
將不規則的拓撲形態轉化為可制造的規則特征：如將鏤空區域轉化為圓形 / 異形減重孔，將材料保留區轉化為加強筋、梯度壁厚等；
針對環板需保證三片環板質量、質心位置匹配，滿足動平衡要求。
6. 性能驗證與迭代優化
對重構后的z終模型進行復算驗證：
重新開展靜力學分析，校核z大應力、變形量是否滿足設計要求；
開展模態與動力學分析，驗證固有頻率、振動響應是否合格；
若性能不達標，則調整約束閾值或設計空間，重新進入優化循環，直至減重與性能達到z優平衡。
四、三環減速機拓撲優化的特殊技術要點
相比普通圓柱齒輪減速機，三環減速機的結構特殊性決定了拓撲優化需額外關注以下要點：
環板剛度均勻性控制
環板是過約束平行四邊形機構的核心，剛度不均會導致三相環板載荷分配失衡，加劇止點沖擊。因此環板拓撲優化時，不能單純追求減重，需額外約束環板周向剛度的均勻性，保證三相環板受力一致，避免環板斷裂與軸承過載。
多相位工況耦合優化
三片環板呈 120° 相位差運動，不同嚙合瞬時的力流路徑不同。拓撲優化需將多個相位的極限工況組合加載，確保結構在全運動周期內均滿足強度要求，避免單工況優化導致其他相位出現薄弱點。
動平衡兼容性
環板做高速平面運動，慣性力平衡是減振的關鍵。拓撲優化后需維持 “中間環板質量為兩側環板 2 倍” 的設計準則，保證三片環板的質量、質心半徑嚴格匹配，避免因減重破壞原有動平衡設計。
嚙合精度保障
箱體軸承孔的剛度直接影響軸系平行度與齒輪嚙合側隙。拓撲優化時需嚴格約束軸承座的變形量，防止箱體剛度下降導致齒面載荷分布不均、噪聲增大。
五、實際減重效果
行業應用數據顯示：
單獨采用拓撲優化結構設計，箱體減重幅度可達 15%~30%，環板減重幅度可達 10%~20%，整機減重約 10%~20%；
若結合高強度鋁合金、碳纖維復合材料等輕量化材料，整機減重幅度可達 20%~40%，扭矩密度x著提升，適配機器人、新能源裝備等對重量敏感的場景。
